【知識普及】一套完整的軸承油氣潤滑系統的組成結構

我們都知道一套完整的軸承油氣潤滑系統的正常運行，少不了各個裝置之間的相互作用，今天就煙臺華順的軸承油氣潤滑系統來為點擊講講其結構組成：

1、電控裝置：軸承油氣潤滑系統的電控裝置是一種PLC+液晶觸摸屏的結構，用戶可對系統進行各種模式的轉換，對系統進行實時監控，還可以根據實際需求修改系統參數，出現故障時，能顯示故障位置并報警。

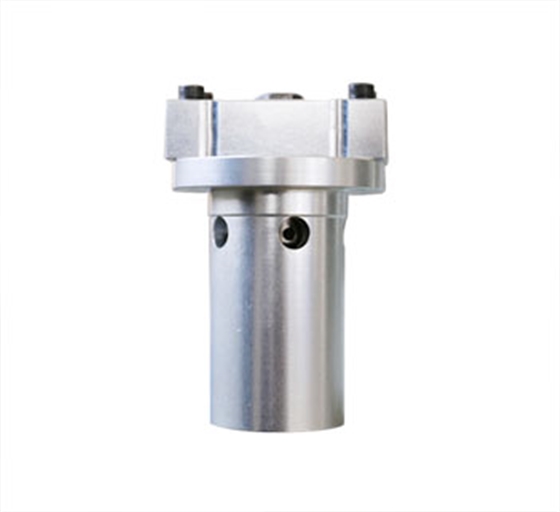

2、供油裝置：油氣潤滑系統中所用的供油泵全都是定量泵，從結構類型上來看有臥式齒輪泵、立式齒輪泵、電磁泵、氣動泵等，根據系統耗油量和輸送距離選配。在供油量的選擇上采取多次小量，以利于油氣管中形成更連續及更薄、更精細的油膜層，從而獲得更滿意的潤滑效果。

3、油過濾、穩壓裝置：對潤滑劑進行過濾處理并對泵的啟停進行控制。

4、油量分配裝置：油的計量和分配主要是通過遞進式分配器來進行的，它可以將泵供送來的潤滑劑通過多個出口分配成幾個相互等量或彼此不等量的支流，每一個支流的潤滑劑可以對應供給一個或數個潤滑點，分配往每一個支流的潤滑劑的劑量也就是和這個支流對應的（一個或數個）潤滑點所需要的潤滑量。

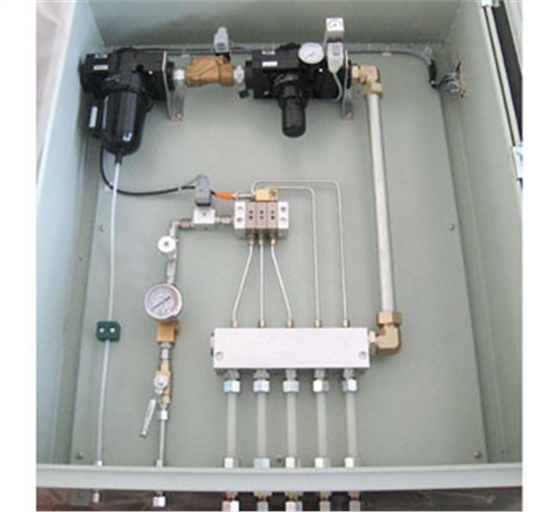

5、氣源處理裝置：具有對氣源進行過濾及脫水。壓力調整、顯示及監視功能。

6、油氣分配器：煙臺華順專利的油氣分配器可克服附壁效應和重力的影響，講油氣混合流以兩個或兩個以上的輸出流平均或按比例地分配到潤滑點。
